LNG低温鹤管(液化天然气车鹤管)价格多少及产品特点

2021/3/29 16:18:00 字体:  浏览 37

 随着国家石化行业的迅猛发展,化工介质装卸出台了很多新的规范,液化天然气卸车鹤管的使用也越来越普遍。对于很多刚接触液化天然气卸车鹤管的朋友,对于LNG液化天然气卸车鹤管前的价格及和产品特点可能不是非常了解,下面海润机械的小编就来为大家分享一下相关知识,供大家参考。

  LNG低温鹤管应能保证实现装车平台与槽车之间的连接,满足流体流通的要求。在总体设计或零部件选型设计时应考虑更换旋转接头密封圈的方便。同时为了作业的安全,必须防止静电、摩擦或碰撞产生火花。

  在选购lng低温鹤管时一定要根据自己的用途等实际的情况来进行选购,使其完全匹配,利益最大化,生产成本最小化,这样是lng低温鹤管的意义所在。

  低温鹤管、LNG鹤管应能适用低温操作条件、使用寿命长、安全可靠等特点。

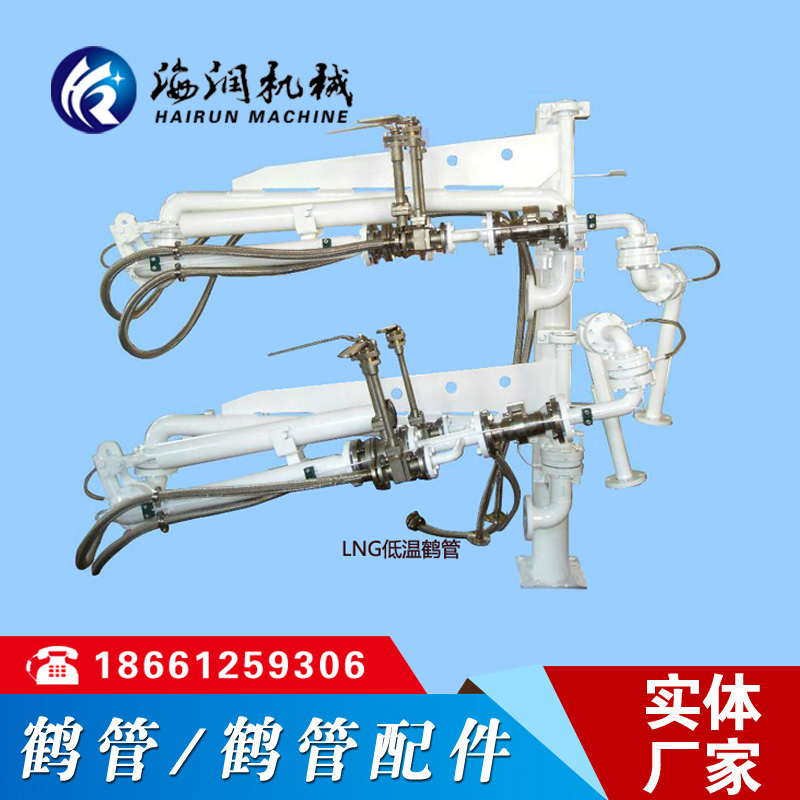

低温鹤管是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。海润机械生产的流体装卸设备规格品种齐全,使用安全可靠,操作轻便灵活,安装维修方便,密封性能优越,在国内同行业中具有明显的优势。

低温鹤管的产品特点

1双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;

2随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;

3装卸过程中,在槽车正常移动范围内与槽车随动;

4装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小.

低温鹤管的主要参数

适用介质:各种液态和气态产品

公称口径:DN50 — DN150

设计温度:-196°C — 250°C

设计压力:-0.08 Mpa — 6.0 Mpa

管道材质:碳钢、不锈钢、衬管

低温鹤管的部件组成

1.立柱:

为使管道受力合理化,用于支承臂的重量,分散旋转接头载荷,安装稳固。

立柱与栈桥装配时可以采用螺栓连接或焊接。

2.内臂锁紧:

用于在臂在收容位置时,将臂锁紧在该位置,这样可以防止因为大风环境或因非操作人员操作而使臂或周围建筑受损。

3.接口:是臂与管线的连接部分,一般接口与管线之间采用法兰连接。

4.旋转接头

用于臂的旋转运动,满足正常使用范围(包络范围),常规低温鹤管采用4只或5只旋转接头,以实现三维运动及法兰接口的对接。

5.内臂:

连接接口与外臂之间的部分,可在水平面上回转。

6.外臂:

为低温鹤管的主体部分,可以实现水平方向360°,

垂直方向75°范围的回转。

7.气相管(AL1412/3型):

采用不锈钢金属软管,导出挥发的气体介质。

8.垂管:

实现装卸臂伸入槽车内,铝合金垂管克服了钢质材料与罐车碰撞可能产生的危害。

9.平衡系统:

用以平衡外臂及垂管的重量,这样使得臂操作灵活、轻巧。平衡系统为弹簧缸,缸内弹簧为压缩弹簧。

10.真空短路阀/排气阀:

真空短路阀确保残余介质从低温鹤管中排空,排气阀用于卸车低温鹤管垂管内气体排出。

11. 声光液位报警(可选):

液位探头安装在垂管头部,当槽车内液体介质接近罐口时提醒操作人员关闭阀门,可与控制电液阀联动。

◆  工艺介绍

关键件——旋转接头的加工与装配

流体装卸设备的关键部件之一是旋转接头,泄漏多因旋转接头的泄漏而产生。

我公司生产的旋转接头,采用高强度的合金或不锈钢材料,具有高使用寿命的PTFE(增强聚四氟)密封圈。

主要特征:

1、具有双滚道滚道结构

2、使用合金材料或不锈钢材料

3、使用复合增强聚四氟密封圈

4、滚道表面可进行渗氮热处理

5、可适用于各种温度及介质

工艺方法:

1、内外圈复式滚道由精密数控车床一次加工完成,保证尺寸精度

2、内圈不锈钢密封面经镜面抛光

3、外圈均经过T235调质处理

4、密封面(金属密封面及密封圈密封面)均采用镜面抛光

5、各工序有严格的检查

管线焊接:

所有工艺管线均采用TIG钨极氩弧焊,

焊缝经探伤检查,达到Ⅱ级以上要求。
